Remoter control (원격지원)

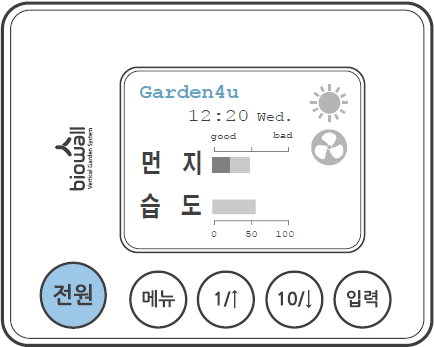

디지털 PCB 컨트롤

• 로컬에서 원격제어가 불가능하거나 일반적인 제어를 필요할 시에 적용
• 조명, 팬, 급수, 안개분사 등 스케쥴 작동
• 습도 0-50-, 미세먼지 2.5pm, 시간 컨트롤

• LED조명
• 팬
• 관수
• 저수위(물부족)
• 안개분사

대상	스케줄	운용방식
LED	07:00 ~ 13:00	시간당 55분 On / 5분 Off 루프
	15:00 ~ 17:00	시간당 55분 On / 5분 Off 루프
FAN	09:00 ~ 19:00	시간당 55분 On / 5분 Off 루프
펌프	09:00 ~ 11:00	시간당 55분 On / 5분 Off 루프
	13:00 ~ 15:00	시간당 55분 On / 5분 Off 루프
	17:00 ~ 19:00	시간당 55분 On / 5분 Off 루프
UV LAMP	06:00 ~ 06:50
	20:00 ~ 20:50

<스케쥴 관리 예시>

• Manual · 사용법 보기

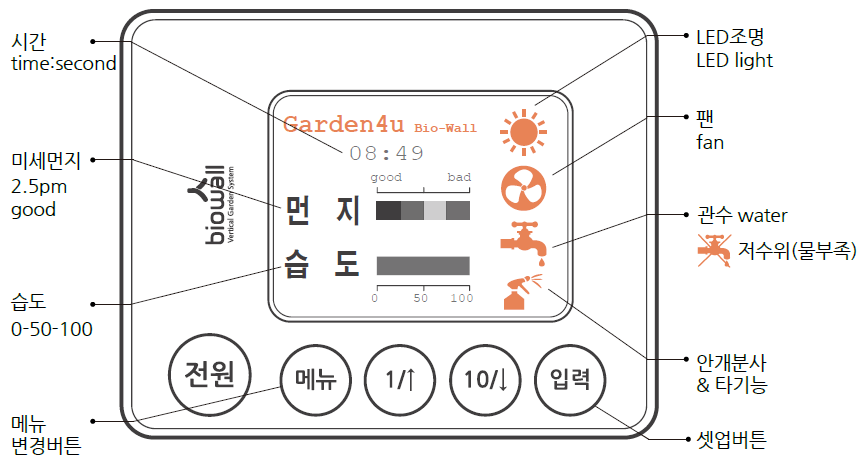

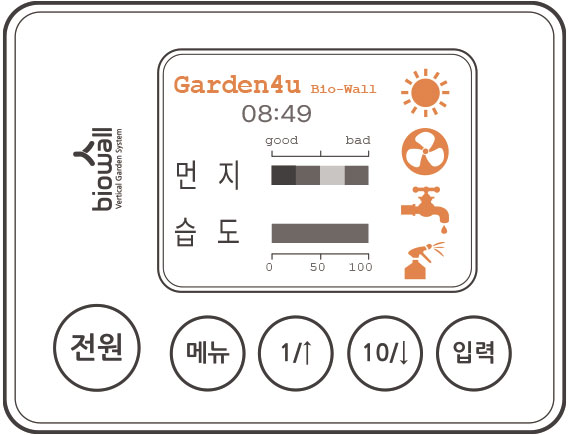

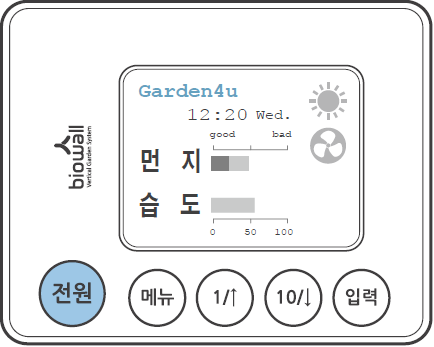

  스마트 컨트롤 패널의 각 부분 명칭 및 기능



  •

    조명 자동 제어 기능

    설정한 조명 시각에 맞춰 조명의 켜짐과 꺼짐을 자동으로 제어합니다. 조명 시각 설정의 상세 방법은 '조명시각 설정하기'를 참조하세요. 식물이 광합성을 통해 성장할 수 있도록 빛을 제공합니다. 급수 시스템이 작동할 때 LED 조명은 잠깐 어두워질 수 있으나, 이는 고장이 아닙니다.

  •

    팬(Fan)

    환기구를 통해 유입될 수 있는 이물질을 차단하고 내부의 이물질을 밖으로 내 보냅니다.

  •

    관수(Water)

    식물이 성장하는 데 필요한 물을 저장하여 상칸과 하칸으로 물을 공급합니다.

  •

    물 보충 경보(저수위-물부족)

    식물 재배 중에 물탱크의 물이 부족하면 일정 시간 간격으로 경보음이 울립니다.

    • 물탱크의 수위가 약 1.3 ℓ 미만이면 제어창의 물보충 필요 LED가 깜빡이며 경보음이 울립니다.
    • 경보음은 15분 간격으로 반복하며, 이 때 재배기의 급수/배수는 정상 작동됩니다.
    • 첫 경보음이 울리고 난 후, 물탱크에 물을 채우지 않고 12시간이 지나면 재배기의 급수/배수가 중단될 수 있습니다. 물 보충 필요 LED가 깜빡이면 물을 보충해 주세요.
    • 물 보충 경보음은 제어창에 설정된 현재시각 기준으로 08시부터 20시까지만 울리며, 20시부터 다음날 08시까지는 울리지 않습니다.
    • 물탱크에 물을 채웠거나 20시 이후에도 경보음이 계속 울리면 가든포유 서비스 센터로 연락하세요.

  ---

  LIGHT(조명) / FAN(환풍기) 시각 설정하기

  조명시각을 설정하는 메뉴로 제품의 LED 조명이 켜지는 시각을 의미하며, 하루 3번 원하는 시간에 조명이 켜지게 할 수 있습니다.

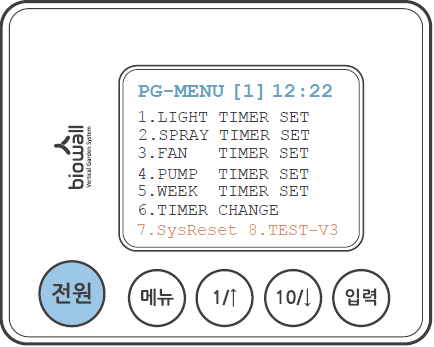

  PG-MENU[1]1.LIGHT TIMER SET



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램메뉴) 화면으로 들어갑니다



  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[1]으로 설정해 주세요.

  입력

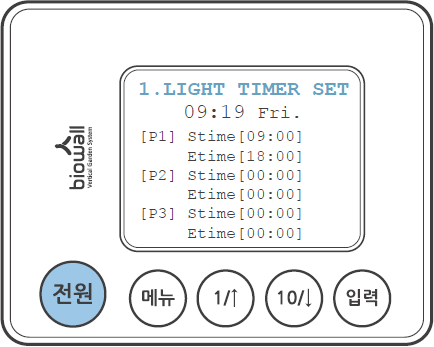

  입력버튼을 눌러 l.LIGHT TIMER SET (조명시각설정)화면으로 들어갑니다.
  [P1] Stime(start time)의 시단위가 깜빡이면서 시 설정 모드로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼으로 시를 설정해 주세요.

  입력

  입력버튼을 한번 더 눌러주세요. 분 단위가 깜빡이면서 분 설정 모드로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼으로 분을 설정해 주세요.

  입력

  입력 버튼을 눌러주세요. 설정이 완료 되었습니다.
  [P1]과 같이 [P2][P3]도 설정해 주세요.

  알아두기

  • 제품이 Wi-Fi를 통해 앱과 연결되어 있지 않을 때는 현재 시각을 직접 설정해야 합니다. 이때 표준 시간과 약 1분 정도의 차이가 있을 수 있습니다. 오차 없이 사용하기 위해서는 표준 시간의 초 단위를 확인하여 시각 설정이 필요합니다.
  • 전원을 OFF 하였다가 다시 ON 하는 경우 시간 설정을 다시 해주세요.

  ---

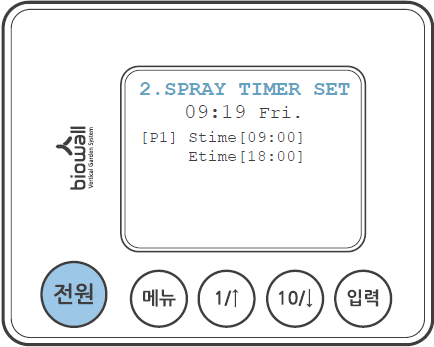

  SPRAY(안개분사) 시각 설정하기

  안개분사 시각을 설정하는 메뉴로 식물에 안개분사 방식으로 물을 주는 시각을 의미하며, 원하는 시간에 안개분사가 시작하고 끝나게 할 수 있습니다.

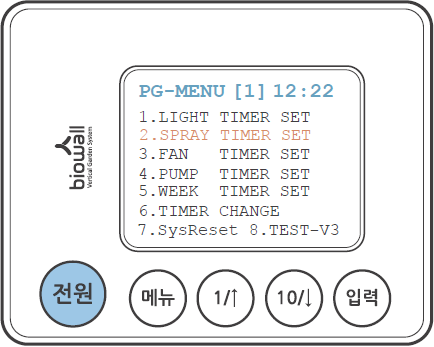

  PG-MENU[2]1.SPRAY TIMER SET



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램메뉴) 화면으로 들어갑니다



  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[2]으로 설정해 주세요.

  입력

  입력버튼을 눌러 l.LIGHT TIMER SET (조명시각설정)화면으로 들어갑니다.
  [P1] Stime(start time)의 시단위가 깜빡이면서 시 설정 모드로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼으로 시를 설정해 주세요.

  입력

  입력버튼을 한번 더 눌러주세요. 분 단위가 깜빡이면서 분 설정 모드로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼으로 분을 설정해 주세요.

  입력

  입력 버튼을 눌러주세요. 설정이 완료 되었습니다.

  알아두기

  • 제품이 Wi-Fi를 통해 앱과 연결되어 있지 않을 때는 현재 시각을 직접 설정해야 합니다. 이때 표준 시간과 약 1분 정도의 차이가 있을 수 있습니다. 오차 없이 사용하기 위해서는 표준 시간의 초 단위를 확인하여 시각 설정이 필요합니다.
  • 전원을 OFF 하였다가 다시 ON 하는 경우 시간 설정을 다시 해주세요.

  ---

  FAN(환풍기) 시각 설정하기

  환풍기 시각을 설정하는 메뉴로 하루 세번 원하는 시간에 환풍기 운전을 시작하고 끝나게 할 수 있습니다.

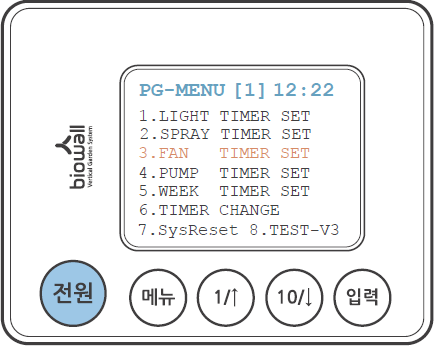

  PG-MENU[3]3.FAN TIMER SET



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램메뉴) 화면으로 들어갑니다



  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[3]으로 설정해 주세요.

  입력

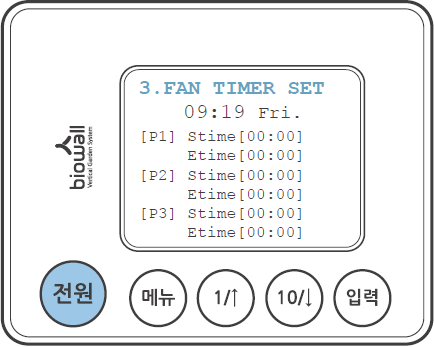

  입력버튼을 눌러 3.FAN TIMER SET (팬운전시각설정)화면으로 들어갑니다.
  [P1] Stime(start time)의 시단위가 깜빡이면서 시 설정 모드로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼으로 시를 설정해 주세요.

  입력

  입력버튼을 한번 더 눌러주세요. 분 단위가 깜빡이면서 분 설정 모드로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼으로 분을 설정해 주세요.

  입력

  입력 버튼을 눌러주세요. 설정이 완료 되었습니다.

  알아두기

  • 제품이 Wi-Fi를 통해 앱과 연결되어 있지 않을 때는 현재 시각을 직접 설정해야 합니다. 이때 표준 시간과 약 1분 정도의 차이가 있을 수 있습니다. 오차 없이 사용하기 위해서는 표준 시간의 초 단위를 확인하여 시각 설정이 필요합니다.
  • 전원을 OFF 하였다가 다시 ON 하는 경우 시간 설정을 다시 해주세요.

  ---

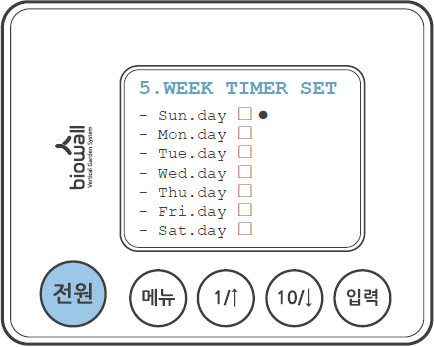

  PUMP(관수) / WEEK(관수요일) 설정하기

  식물에 물을 주는 시간과 요일을 설정하는 메뉴로 원하는 요일과 시간에만 관수 기능이 작동하도록 할 수 있습니다.
  PG-MENU[5]5.WEEK TIMER SET



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램 메뉴) 화면으로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[5]으로 설정해 주세요.

  입력

  입력버튼을 눌러 5.WEEK TIMER SET(관수 요일 설정) 화면으로 들어갑니다.
  둥근점이 깜빡이면서 요일 설정 모드로 들어갑니다



  입력

  입력 버튼으로 깜빡이는 둥근점을 원하는 요일로 이동합니다.

  1/↑ 10/↓

  상하 조정 버튼을 눌러 요일을 선택(해제)합니다. 원하는 요일을 위와 같은 방법으로 선택합니다.

  입력

  입력 버튼을 눌러주세요. 관수 요일 설정이 완료 되었습니다.



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램 메뉴) 화면으로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[4]으로 설정해 주세요.

  입력

  입력버튼을 눌러 4.PUMP TIMER SET (관수 시간 설정) 화면으로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼으로 시를 설정해 주세요.

  입력

  입력버튼을 한번 더 눌러주세요. 분 단위가 깜빡이면서 분 설정 모드로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼으로 분을 설정해 주세요.

  입력

  입력 버튼을 눌러주세요. 설정이 완료 되었습니다. [P1]과 같이 [P2][P3]도 설정해 주세요.

  ---

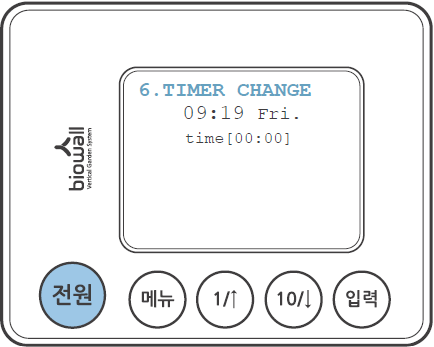

  TIMER(현재시간) 설정하기

  현재 시간을 설정하는 메뉴입니다.
  PG-MENU[6]6.TIMER CHANGE



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램 메뉴) 화면으로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[6]으로 설정해 주세요.

  입력

  입력버튼을 눌러 6.TIMER CHANGE (현재 시각 설정)화면으로 들어갑니다.
  [P1] Stime(start time)의 시 단위가 깜빡이면서 시 설정 모드로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼으로 시를 설정해 주세요.

  입력

  입력버튼을 한번 더 눌러주세요. 분 단위가 깜빡이면서 분 설정 모드로 들어갑니다.

  1/↑ 10/↓

  상하 조정 버튼으로 분을 설정해 주세요.

  입력

  입력 버튼을 눌러주세요. 설정이 완료 되었습니다.

  알아두기

  • 제품이 Wi-Fi를 통해 앱과 연결되어 있지 않을 때는 현재 시각을 직접 설정해야 합니다. 이때 표준 시간과 약 1분 정도의 차이가 있을 수 있습니다. 오차 없이 사용하기 위해서는 표준 시간의 초 단위를 확인하여 시각 설정이 필요합니다.
  • 전원을 OFF 하였다가 다시 ON 하는 경우 시간 설정을 다시 해주세요.

  ---

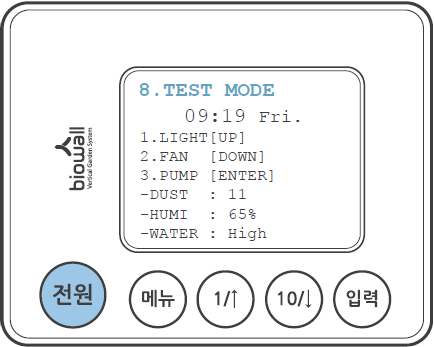

  테스트 모드 설정하기

  조명(LIGHT), 환풍기(FAN), 관수(PUMP)를 작동 테스트 해 볼 수 있습니다.
  PG-MENU[8]5.TEST-V3



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램 메뉴) 화면으로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[8]으로 설정해 주세요.

  입력

  입력버튼을 눌러 8.TEST-V3 (테스트 모드)화면으로 들어갑니다.



  1/↑ 1/↑

  상 방향 버튼으로 조명의 작동 테스트를 할 수 있습니다. 한 번더 누르면 작동이 멈춥니다.

  10/↓ 10/↓

  하 방향 버튼으로 환풍기의 작동 테스트를 할 수 있습니다. 한 번더 누르면 작동이 멈춥니다.

  입력 입력

  입력 버튼으로 관수 작동 테스트를 할 수 있습니다.
  한 번더 누르면 작동이 멈춥니다.

  메뉴 메뉴

  메뉴버튼으로 프로그램 메뉴설정 페이지로 이동 할 수 있습니다. 한 번더 누르면 기본 화면으로 이동 합니다.

  알아두기

  • 제품이 Wi-Fi를 통해 앱과 연결되어 있지 않을 때는 현재 시각을 직접 설정해야 합니다. 이때 표준 시간과 약 1분 정도의 차이가 있을 수 있습니다. 오차 없이 사용하기 위해서는 표준 시간의 초 단위를 확인하여 시각 설정이 필요합니다.
  • 전원을 OFF 하였다가 다시 ON 하는 경우 시간 설정을 다시 해주세요.

  ---

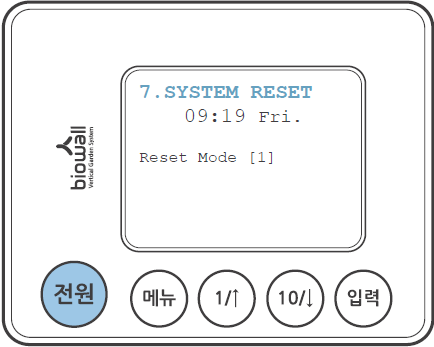

  스마트 컨트롤 패널 리셋 방법

  스마트 컨트롤 패널의 설정 전체를 기초설정으로 바꿉니다.
  PG-MENU[7]7.SysReset



  메뉴

  메뉴 버튼을 3초 이상 눌러주세요.
  ‘삐’소리와 함께 PG-MENU(프로그램 메뉴) 화면으로 들어갑니다.



  1/↑ 10/↓

  상하 조정 버튼을 으로 PG-MENU[7]으로 설정해 주세요.

  입력

  입력버튼을 눌러 7.SysReset (시스템 재설정)화면으로 들어갑니다.



  입력

  Reset Mode [1]에서 커서가 깜박일 때 입력 버튼을 눌러주세요.
  시스템 재설정이 완료 되었습니다.

  알아두기

  • 제품이 Wi-Fi를 통해 앱과 연결되어 있지 않을 때는 현재 시각을 직접 설정해야 합니다. 이때 표준 시간과 약 1분 정도의 차이가 있을 수 있습니다. 오차 없이 사용하기 위해서는 표준 시간의 초 단위를 확인하여 시각 설정이 필요합니다.
  • 전원을 OFF 하였다가 다시 ON 하는 경우 시간 설정을 다시 해주세요.

  ---

  벽면녹화 바이오월 CHECK LIST

  No	항목	체크리스트 항목
  1	조도	조명의 점등 및 소등시간이 최소 6시간 이상 유지되고 있는가 (조도가 500Lux 이하일때 조명등 검토)
  2	온도	동절기/하절기에 퇴근시간 이후의 실내온도에 주의 (퇴근시에 냉/난방기 가동 검토)
  3	습도	습도가 30 % 미만일때: 물스프레이(아침 출근후/저녁 퇴근전 2회), 그밖에 경우도 최소한 1회
  4	환기	창문(환기팬)의 정상적인 환기가 이루어 지고 있는가
  5	급수	모듈내 수분이 균일하게 공급이 되고 있는가 (타이머설정 : 주1회 1시간)
  6	모타	저수위 및 수조함에 충분한 물공급이 되고있는지 여부 확인(파손시 고사의 원인이 됨)
  7	노즐(호스)	노즐(호스)에 이물질 및 막힌곳이 없는가
  8	모듈시스템	외장케이스의 탈.착고정브라켓 결속여부와,내부관수통로, 낙엽 및 이물질확인
  9	식물고사	고사의 원인파악(조도/건조/급수공급/병충해/환기) 후 조치는 제대로 되었는가
  10	병충해	식물의 병충해가 확인되면 적당한 약품(친환경 유기농약등)을 사용하여 박멸확산을 막았는가
  11	식물잎갈변	갈변의 원인을 파악하고 적당한 조치(전지작업 또는 제거)가 취해졌는가
  12	전지작업	식물상태에 따라 전체적인 또는 부분적인 전지작업이 이루어 졌는가
  13	시비작업	식물생육을 활성화 시키고, 지속시키기 위한 시비작업이 제대로 이루어 졌는가
  14	모듈교체	고사된 식물의 교체가 이루어 졌는가
  15	시스템점검	관수, 순환/조명/콘트롤 장치 등 시스템이 제대로 동작이 되고 있는가
  16	담당자	현장의 담당자와 검수확인이 제대로 이루어 졌는가
  17	현장사진촬영	방문현장 및 교체상황 등 사진촬영이 제대로 이루어 졌는가
  18	관리일지	방문하여 식물관리시 식물에 대한 기본관리 상황과 문제상황등을 일지로 작성하여 관리되고 있는가

블루투스 컨트롤

• 설치장소 GPS와 연동 공공 데이터 전송
• 스케쥴 작동+터치 스위치 작동 /상태확인

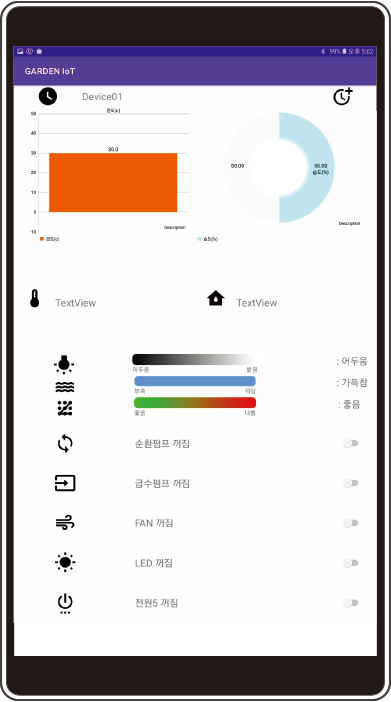

< GardenIOT System Control UI >

인공지능·IOT 원격 관리

• Garden 4u에서는 실시간으로 살아있는 바이오월을 모니터링하여 문제를 식별하고 유지 관리 팀에 경고하여 식물을 보호합니다.
• 안전한 5G 셀룰러 데이터 네트워크를 통해 작동하며 고급 IOT센서 및 프로그램밍한 관수 컨트롤러 시스템은 Greewall과 Biowallsoop에서 최적화 되어 있습니다.
• 벽면녹화 내 센서를 이용한 공간 데이터 측정 : 실내 공기질(초미세먼지,오염물질등), 실내 온습도, 수분, 조도 등
• 인공지능이 데이터를 분석, 기상정보결합 후 최적화 작동
• 사용자(어플리케이션), 관리대상(센서,엑츄에이터,컨트롤박스 등)

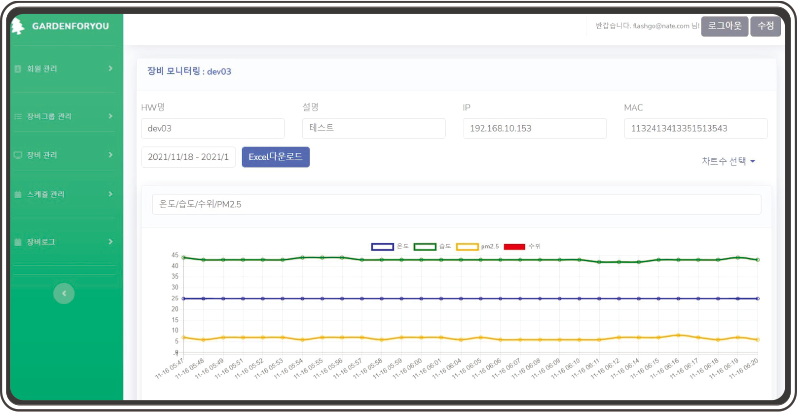

< 모니터 디자인 >
